Contadores de calor de QUNDIS:
Modelos ultrasónicos y con hélice

Contadores de calefacción de QUNDIS: vista general

El fabricante alemán de aparatos de medición QUNDIS produce contadores de energía (también llamados contadores de calefacción) tanto con tecnología de ultrasonido como de hélice. Ambos tipos de aparatos son componentes de sistema ideales para medir y recoger el consumo de energía en instalaciones de calefacción con calentamiento central. Es decir que con los contadores de calor probados de nuestra serie de modelos Q heat, registrará el consumo de energía de diferentes instalaciones solares, de calefacción, de enfriamiento y de preparación de agua caliente.

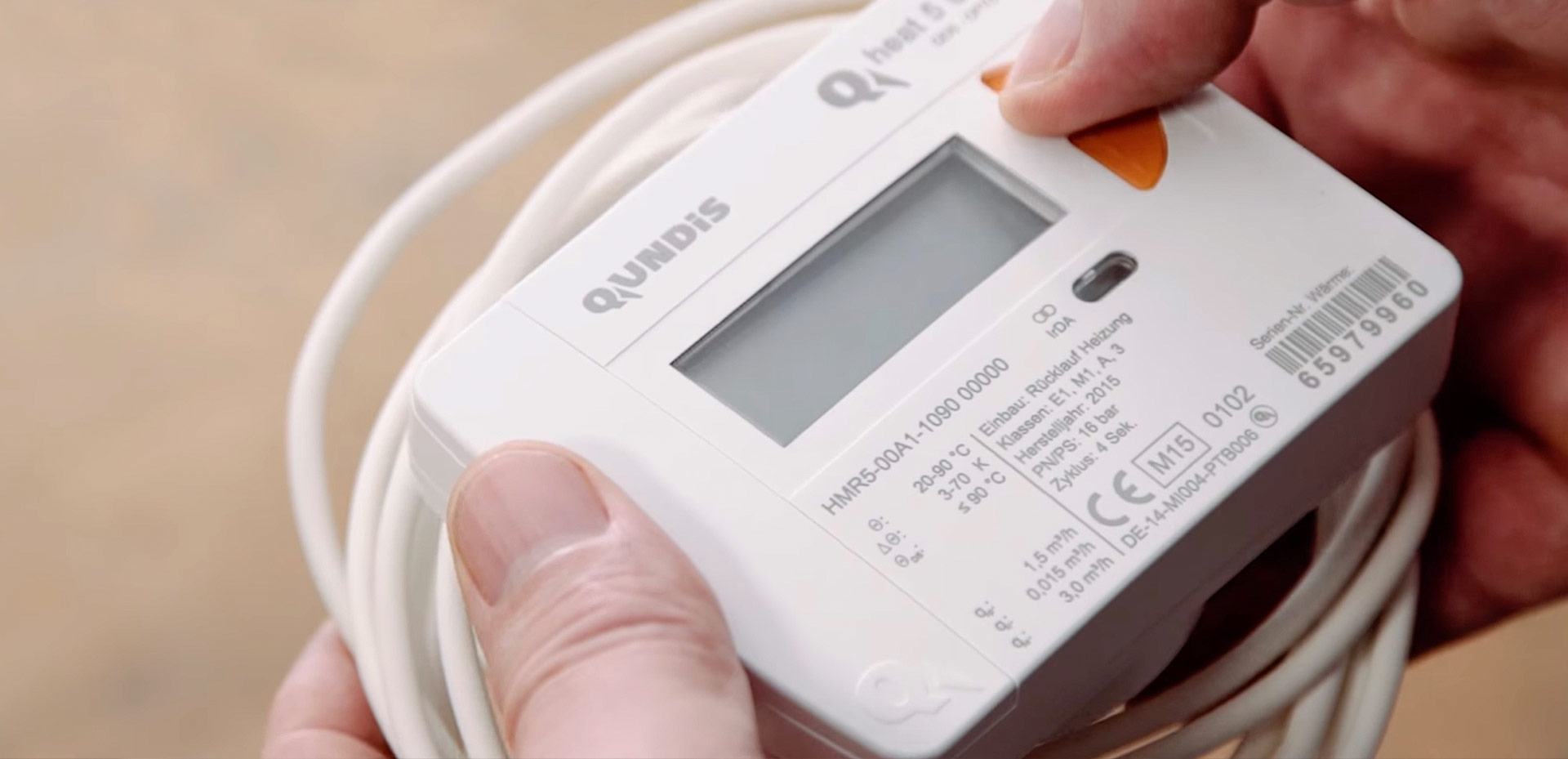

Los contadores de calor Q heat cautivan más que nada por su diseño compacto y manejo sencillo.  Nuestro contador de calor ultrasónico Q heat 5 US es al aparato más plano de su clase en el mercado y gracias al dispositivo de cálculo desmontable puede ser montado fácilmente en lugares especialmente inaccesibles.

A través de un bucle indicador se puede registrar cómodamente el consumo actual, la fecha límite así como el valor del día límite, solo apretando un botón.

Ventajas

Para numerosos volúmenes de flujo

Gracias a ello nuestros contadores de energía Q heat tienen múltiples aplicaciones.

Sistema inalámbrico o M-Bus

Las modernas interfaces hacia nuestros sistemas inalámbricos o M-Bus facilitan el registro del consumo para el servicio de medición. El ajuste de parámetros del contador se realiza mediante el portátil a través de una interfaz IrDA. Aquí encontrará un manual de montaje.

Cuenta calor y frío

Los contadores de calor pueden aplicarse de diversas maneras. Los aparatos miden el consumo de energía de instalaciones de preparación de agua caliente y fría.

Medición a partir de 4 segundos

Nuestros aparatos ultrasónicos suministran valores de medición con un ciclo rápido de medición de 4 segundos. Los contadores de hélice Q heat 5 basic miden en este modo cada 6 segundos.

Montaje de sello muy sencillo

Gracias a un sello self-lock sus instaladores ya no necesitarán instalar su propio sello. Además, el número de serie ya viene impreso, lo que facilita el trabajo notablemente.

Muy versátil

Apropiado para instalaciones solares, de calefacción, de frío y de preparación de agua caliente, y disponible como variante roscada o cápsula de medición.

Apropiado para mezclas de glicol

Los contadores de calor Q heat pueden utilizarse también para la medición de consumo de instalaciones térmicas solares.

Contacto:


Enrique Concha
Area Sales Manager Internationall
enrique.concha@qundis.com

Contador de calor con radio integrada

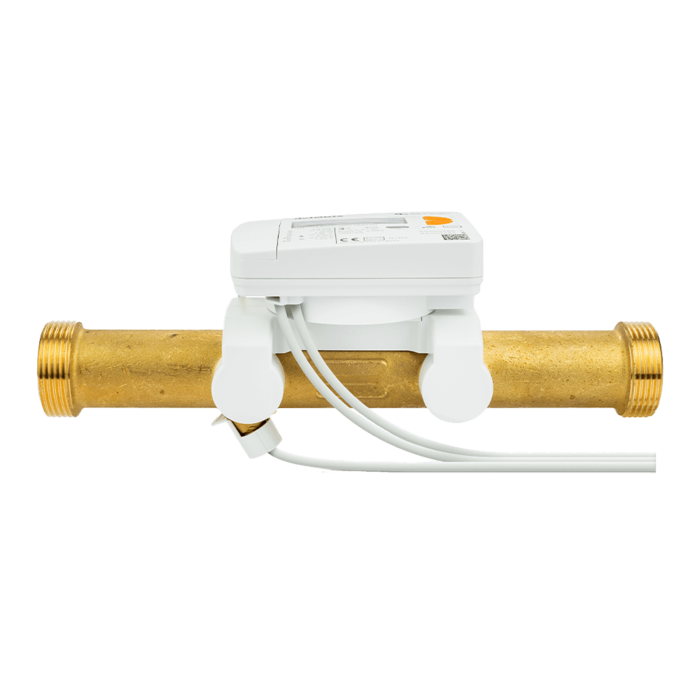

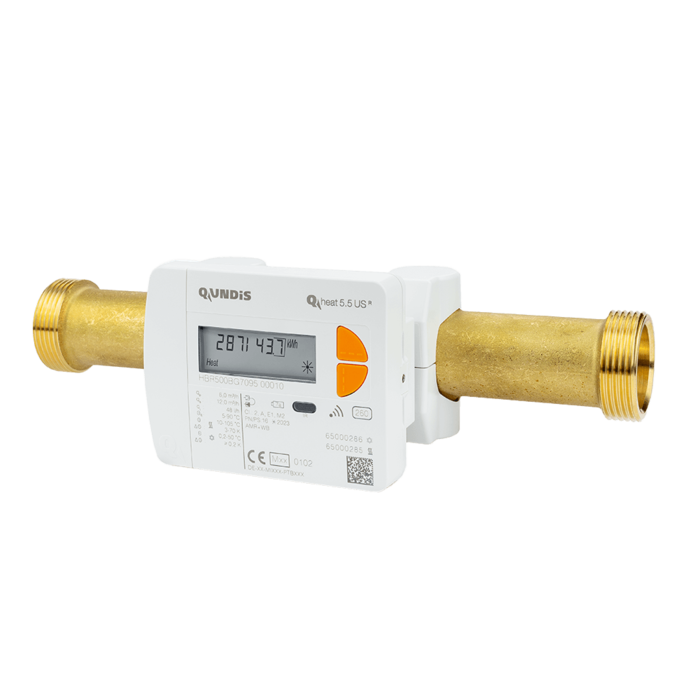

Q heat 5. 5 R

Comunicación vía radio integrada para una mayor comodidad.

El nuevo contador de calor compacto Q heat 5.5 R con tecnología de radio integrada destaca por su flexibilidad para el uso en edificios de viviendas y locales comerciales.

Los contadores de energía con conexión roscada o mediante cápsula están disponibles en varios diseños y diámetros de conexión para registrar el consumo de energía en sistemas de calefacción, solar y de tratamiento de agua caliente. Todas las variantes del dispositivo están equipadas de serie con una unidad de cálculo extraíble. Debido a su diseño compacto, sin módulo adicional, la instalación en espacios reducidos no supone ningún problema. Gracias a la transmisión por radio integrada y a la activación automático de la comunicación vía radio, la puesta en marcha y la integración en un sistema de radio Q walk-by o Q AMR es rápida y sencilla. El ciclo de registro estático de cada 36 segundos (batería de 10 años) da lugar a un alto nivel de precisión en la medición (opcional cada 8 segundos con batería de 7 años).

Para poder reaccionar de forma flexible a las más variadas exigencias y situaciones de instalación, el Q heat 5.5 R puede conmutarse in situ entre caudal de impulsión o de retorno sin necesidad de cambiar las sondas de temperatura. Además, también es posible cambiar la unidad de medida de la energía (GJ – MJ <-> kWh – MWh).

A petición, todas las variantes de contadores de calor pueden suministrarse opcionalmente con encriptación AES. En este caso es posible la desencriptación directa desde el portal de monitoriyación Q SMP en función de la tarifa elegida.

Variantes de contadores de calor Caudales nominales
Conexión mediante rosca 80 mm qp 1,5 m³/h
Conexión mediante rosca 110 mm qp 0,6 m³/h and 1,5 m³/h
Conexión mediante rosca 130 mm qp 2,5 m³/h
Cápsula de medición Ista IST (G 2″) qp 0,6 m³/h, 1,5 m³/h and 2,5 m³/h
Cápsula de medición Allmess A1 (M77 x 1,5) qp 1,5 m³/h
Cápsula de medición TE1 (M62 x 2) qp 1,5 m³/h and 2,5 m³/h

Tender text

(PDF file – available soon)

Contadores de energía por ultra-
sonidos con radio integrada

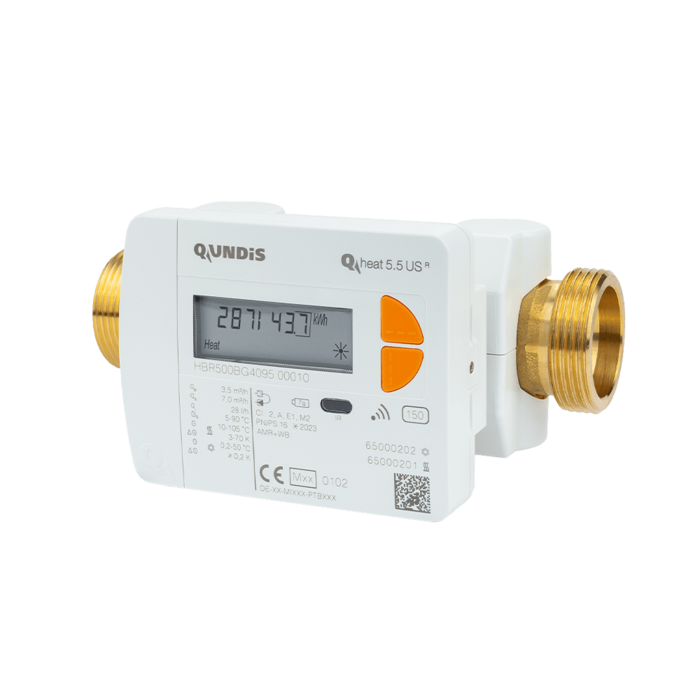

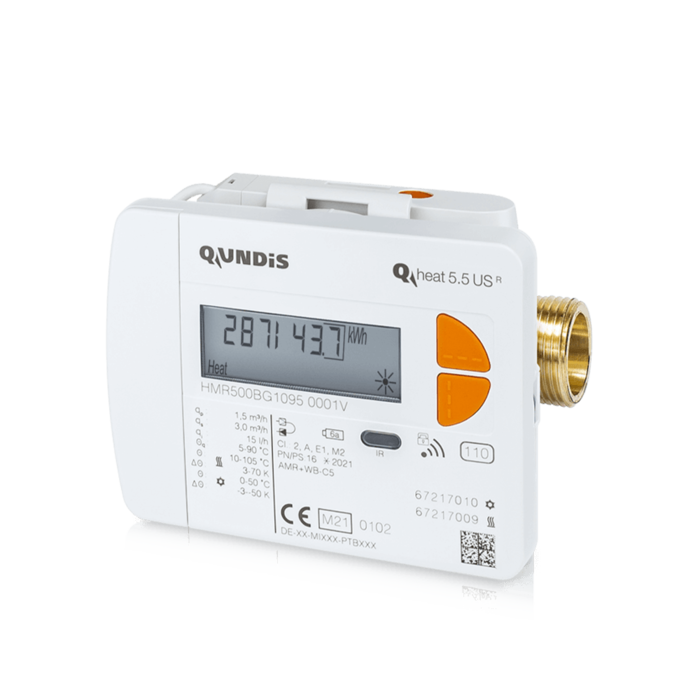

Q heat 5.5 US R

Precisión de medida con total seguridad de los datos

La precisión de las mediciones se une a la seguridad de largo plazo. La tecnología de medición por ultrasonidos es sinónimo de precisión, mediciones estables a largo plazo y fácil manejo durante la instalación. Cuando esto se combina con la tecnología de radio integrada, se convierte en una solución eficaz para la adquisición de datos de consumo. El ciclo de medición corto y estático cada 4 segundos, el rango dinámico de hasta 1:250 y la clase de precisión de medición 2 opcional dan como resultado una precisión de medición muy alta.

Para registrar el consumo de energía de los sistemas de calefacción, refrigeración y tratamiento de agua caliente hay contadores de rosca con caudales de 0,6 a 10,0 m3/h.

El diseño compacto, la calculadora extraíble y la opción de montaje en la parte superior ofrecen muchas posibilidades y opciones de instalación incluso en situaciones reducidas. Además, es posible cambiar entre la alimentación y el retorno -sin cambiar los sensores de temperatura– así como entre las unidades de energía (GJ – MJ <-> kWh -MWh) in situ, si es necesario.

Es posible el cifrado de dispositivos AES si se solicita. El descifrado puede ser relacionado con su tarifa correspondiente dentro del Q SMP. Opcionalmente, se dispone de dispositivos con telegramas AMR simples o ampliados.



Variantes de contadores de calor Caudales
Conexión roscada 110 mm qp 0,6 m³/h
Conexión roscada 110 mm qp 1,5 m³/h
Conexión roscada 130 mm qp 1,5 m³/h
Conexión roscada 130 mm qp 2,5 m³/h
Conexión roscada 150 mm qp 3,5 m³/h     NUEVO
Conexión roscada 150 mm qp 6,0 m³/h     NUEVO
Conexión roscada 260 mm qp 3,5 m³/h     NUEVO
Conexión roscada 260 mm qp 6,0 m³/h     NUEVO
Conexión roscada 200 mm qp 10,0 m³/h   NUEVO
Conexión roscada 300 mm qp 10,0 m³/h   NUEVO

Data sheet (English)
(PDF file, english)

Tender text

(PDF file – available soon)

NUEVO  – Contador térmico ultrasónico
Q heat 5.5 US M-Bus / Impuls-IN

La precisión de medición se une a la fiabilidad.

El contador de calor por ultrasonidos Q heat 5.5 US M-Bus / Impuls-IN es la solución para una tecnología de medición por ultrasonidos precisa y fiable. Con su interfaz M-Bus integrada y dos entradas de impulsos, el contador de calor por ultrasonidos tiene un rango dinámico de hasta 1:250 y mide con precisión incluso los caudales más pequeños. Gracias a su reducida altura total y a una unidad de cálculo extraíble, ofrece la máxima flexibilidad en todas las situaciones de instalación; incluso es posible el montaje en altura sin ninguna dificultad. La interfaz M-Bus integrada y las dos entradas de impulsos permiten una conexión sencilla del sistema y reducen tanto el tiempo de instalación como los costes. Perfecto para situaciones de montaje estrechas y versátil en su uso, el Q heat 5.5 US M-Bus / Impuls-IN garantiza la máxima precisión y eficacia en su red M-Bus.



Variantes de contadores de calor Caudales
Conexión roscada 110 mm qp 0,6 m³/h
Conexión roscada 110 mm qp 1,5 m³/h
Conexión roscada 130 mm qp 1,5 m³/h
Conexión roscada 130 mm qp 2,5 m³/h
Conexión roscada 150 mm qp 3,5 m³/h
Conexión roscada 150 mm qp 6,0 m³/h
Conexión roscada 260 mm qp 3,5 m³/h
Conexión roscada 260 mm qp 6,0 m³/h
Conexión roscada 200 mm qp 10,0 m³/h
Conexión roscada 300 mm qp 10,0 m³/h

a partir de ahora
ORDENABLE

Data sheet
(PDF file)

Tender text
(PDF file – available soon)

Contador de energía Q heat 5

Compacto y versátil.

El contador de energía electrónico compacto Q heat 5 dispone de manera estándar de una interfaz IrDA. Está disponible como contador atornillado o con cápsula de medición para las interfaces de conexión IST (G 2″) y A1 (M77 x 1,5 – Allmess). Ya sea que la transmisión de datos se realice de forma inalámbrica (Q AMR, Q walk-by) o por cable (Q M-Bus), el aparato puede adaptarse cómodamente con un módulo superpuesto.

Para aplicaciones especiales, como por ejemplo preparación de agua caliente, hemos equipado el Q heat 5 con un ciclo rápido de medición. Todos los caudalímetros están disponibles en los probados flujos volumétricos de 0,6 /1,5 y 2,5 m³/h.

Ahora con bucle indicador: Después de accionar cualquier tecla cuando está en modo de espera, la pantalla del Q heat 5 muestra el consumo actual, la fecha límite así como el valor de fecha límite en un bucle. Se repite diez veces. Una prueba de indicación separa la indicación del valor actual del valor del día límite. Esto facilita enormemente una lectura por parte del consumidor o de un operario sin formación.

Modelos de contador térmico Caudales de flujo
Racor 80 mm qp 1,5 m³/h
Racor 110 mm qp 0,6 m³/h y 1,5 m³/h
Racor 130 mm qp 2,5 m³/h
Cápsula de medición IST (G 2″) 110 mm qp 0,6 m³/h y 1,5 m³/h
Cápsula de medición IST (G 2″) 130 mm qp 2,5 m³/h
Cápsula de medición Allmess A1 (M77 x 1,5) qp 1,5 m³/h

Contador térmico Q heat 5 M-Bus / Impuls-IN

Integración perfecta en una red M-Bus.

QUNDIS ofrece dos nuevas versiones de producto del contador térmico con racores Q heat 5. El Q heat 5 M-Bus / Impuls-IN dispone de interfaces de comunicación integrados M-Bus e Impuls-IN. De este modo, pueden integrarse hasta dos contadores de agua en una red M-Bus existente mediante una carga estándar. Gracias al concepto único de manejo los parámetros de los contadores térmicos se pueden ajustar sencillamente. Esto reduce considerablemente los trabajos de instalación y los costes de integración en una red M-Bus. En el Q heat 5 M-Bus se ha renunciado a la interfaz Impuls-IN.

Los contadores de energía se adecuan, gracias a su diseño compacto, así como a su dispositivo de cálculo desmontable especialmente para el montaje en espacios reducidos. Con sus 63,6 mm, el Q heat 5 M-Bus / Impuls-IN es el contador térmico con la altura de montaje más reducida de su clase en el mercado.

Product Flyer Q heat 5
(PDF file, 220 KB)

Data sheet (English)
(PDF file, 2 MB)

Contador térmico divisionario Q heat split

Para grandes volúmenes y temperaturas altas.

Nuestros contadores térmicos Q heat split, de conformidad con la MID (Measurement Instrument Directive), se componen de un dispositivo de cálculo electrónico, un caudalímetro y sensores de temperatura. Su empleo se recomienda para flujos de gran volumen y fuerte exposición térmica.

En función del volumen requerido, el caudalímetro se ejecuta como sensor Woltman o medidor por ultrasonido. La integración en la cañería se realiza mediante una conexión roscada o de brida. El dispositivo de cálculo se encarga de guardar e indicar los valores.

Adicionalmente están disponibles versiones de modelos con cuenta combinada de calor y frío (G13/14) o con ajuste a mezclas de agua / glicol para instalaciones solares (G18/19). En caso de querer integrarlos en un sistema de lectura remota de contadores, se ofrecen versiones con módulo M-Bus integrado y módulos de comunicación equipables.

Product Flyer (English)
(PDF file, 118 KB)

Data sheet (English)
(PDF file)

¿Qué es un contador térmico o contador de energía?

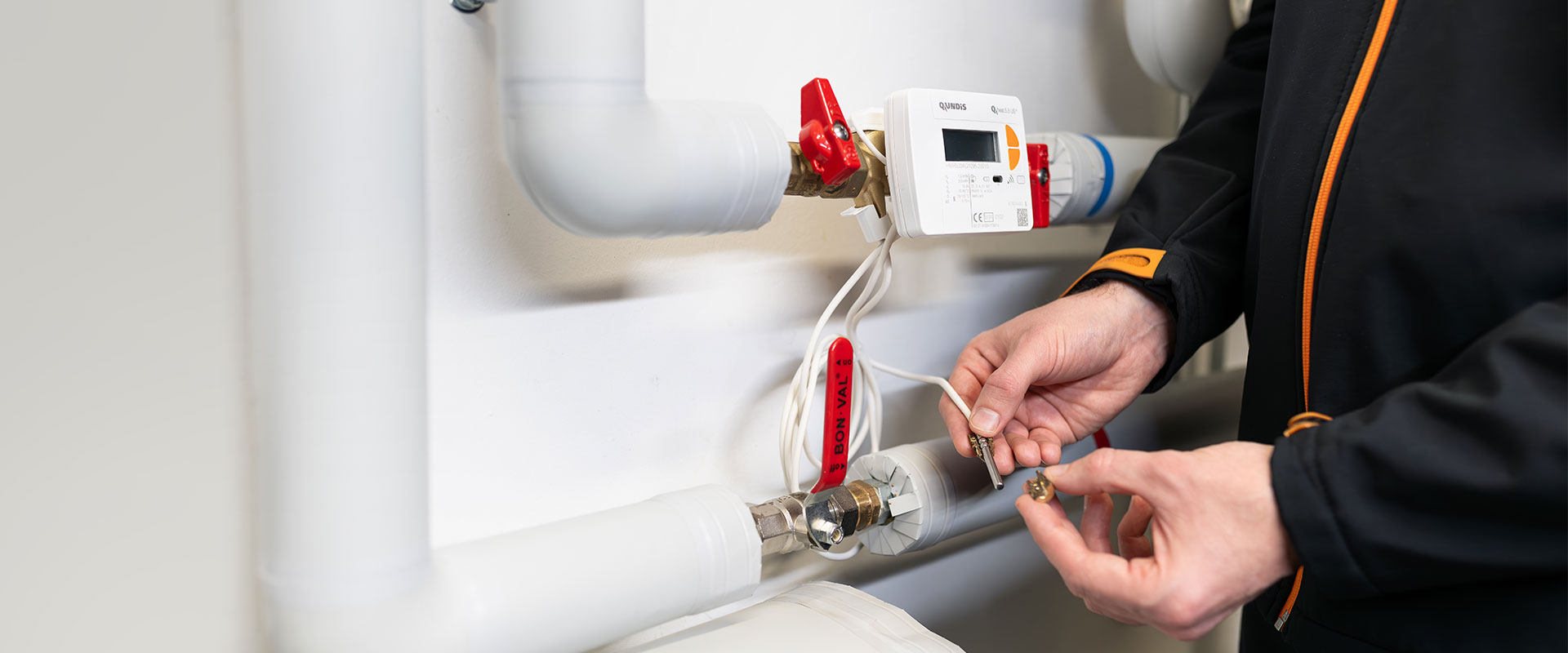

Un contador de energía (en la práctica también denominado contador térmico) mide la energía consumida necesaria para emitir una cierta cantidad de calor o frío. El aparato se monta directamente en la tubería.

En el fondo, el proceso es bastante simple: en una instalación de calefacción se calienta el agua. Cuando el radiador se abre, el agua fluye de la instalación de calefacción con una determinada temperatura de alimentación a través del circuito de calefacción al consumidor. Cada radiador encendido emite el calor del agua caliente al espacio que lo rodea. En este proceso, se enfría el agua y fluye por el tubo de retorno detrás del radiador. La diferencia de temperatura entre alimentación y retorno es medida por el contador de energía. A partir de la diferencia de temperatura y la cantidad de agua que fluye, el aparato calcula el consumo de energía.

Productos Modelo del dispositivo
Prestaciones
Q heat 5 US
Q heat 5
Q heat 5 M-Bus
Q heat splitt
Q AMR
  • Integración en un sistema inalámbrico Q AMR (se necesita el módulo inalámbrico superpuesto Q module 5.5 heat)
  • La lectura se lleva a cabo por nodos del circuito en el edificio, delante del edificio o mediante transmisión de datos remota.
  • Se hace innecesario entrar en el apartamento (o en el edificio incluso)
  • Transmisión de datos altamente fiable al sistema de facturación
Q walk-by
  • Integración en un sistema inalámbrico Q walk-by (se necesita el módulo inalámbrico superpuesto Q module 5.5 heat)
  • Lectura electrónica del contador térmico por radio in situ
  • Se hace innecesario entrar en el apartamento
  • Transmisión de datos altamente fiable al sistema de facturación
  • Posibilidad de reprogramación única para el empleo en un sistema AMR
Q M-Bus
  • Integración en un sistema Q M-Bus (interfaz M-Bus integrado en Q heat 5 M-Bus / Impuls-IN y Q heat split)
  • Lectura centralizada en la red alámbrica M-Bus simplifica considerablemente el proceso de lectura
  • Mejor detección de errores y mayor seguridad en la transmisión de datos
  • Adicionalmente están disponibles valores momentáneos a través del M-Bus
  • También es posible la integración posterior de Q heat 5 y Q heat 5 US con módulo superpuesto M-Bus MHM5
Q basic / Q opto
  • Lectura y ajuste de parámetros por una interfaz óptica (1107)
  • Proceso de lectura electrónico impide errores y aumenta la seguridad de la transmisión de datos
  • Equipable por módulos, lo que permite el empleo ulterior en los sistemas Q walk-by, Q AMR y Q M-Bus

Preguntas frecuentes sobre contadores de calor

¿Qué son los contadores de calefacción?

Los contadores de calefacción registran la energía térmica que se introduce en un circuito de calefacción o se extrae de un circuito de refrigeración. El aparato mide el caudal del caloportador (p. ej., agua o compuesto glicólico) y la diferencia entre la temperatura de la tubería de salida y la de retorno. La relación entre estos valores da como resultado el consumo en kilovatios hora (kW), megavatios hora (MWh) o gigajulios (GJ). Es obligatorio calibrar los contadores de calefacción, por lo que cada cinco años deben ser sustituidos o recalibrados.

Nuestros contadores de calefacción electrónicos Q heat 5 son los más modernos del mercado. Gracias a su amplio equipamiento y muy compactas medidas, se pueden utilizar para numerosas aplicaciones (p. ej., distinción de agua caliente o circuitos solares).

¿Qué significan los números y signos de la pantalla del contador de calefacción?

Le ofrecemos diferentes modelos de contadores de calefacción. En las fichas técnicas disponibles en nuestra web puede ver lo que su contador de calefacción muestra en la pantalla.

  • Ficha técnica de contadores de calefacción por ultrasonido Q heat 5 US
  • Ficha técnica de contadores de calefacción compactos Q heat 5
  • Ficha técnica de contadores de calefacción modulares Q heat splitt
¿Cuándo se utilizan contadores de calefacción?

Los contadores de calefacción se usan para medir el consumo energético de instalaciones de calefacción o acometidas de viviendas a redes de calefacción externas. Se instala directamente en la red de tuberías del circuito de calefacción o refrigeración. En las viviendas se utilizan, por ejemplo, en suelos radiantes o para distinguir el agua caliente (es decir, para medir por separado la energía para la producción de agua caliente).

Además, los contadores de calefacción son muy efectivos para medir la energía de bombas de calor e instalaciones de energía solar térmica para cumplir directivas de fomento.
