Contador de agua

de QUNDIS

Para agua fría y caliente.
Tecnología inalámbrica innovadora.
Productos Beneficios P+F Instalación

Medidores de agua de QUNDIS en un vistazo

QUNDIS suministra medidores de agua tanto electrónicos como mecánicos. Estos productos, denominados Q water, registran de forma fiable el consumo de agua fría y caliente dentro del edificio. Dependiendo del tipo de dispositivo y del material de instalación, todos nuestros dispositivos pueden integrarse con la tubería de agua en la superficie o en la pared.

Nuestros instrumentos de medición ofrecen grandes ventajas tanto para los proveedores de servicios de medición como para los usuarios finales: con radio integrado o gracias a nuestros módulos adicionales de radio, los medidores de agua mecánicos también se pueden utilizar para la automatización completa de la adquisición de datos de consumo. Todos nuestros medidores ofrecen una protección óptima contra cualquier tipo de manipulación.

Q water 5.5 R Medidor de agua electrónico tipo tornillo 80mNuevo

Q water 5.5 R
Medidor de agua electrónico tipo tornillo

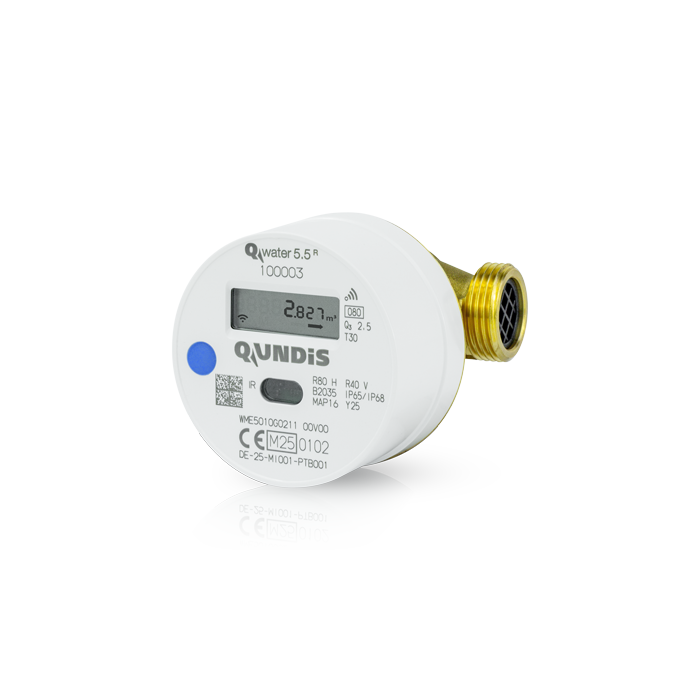

Q water 5.5 R Medidor de agua electrónico tipo tornillo 80m

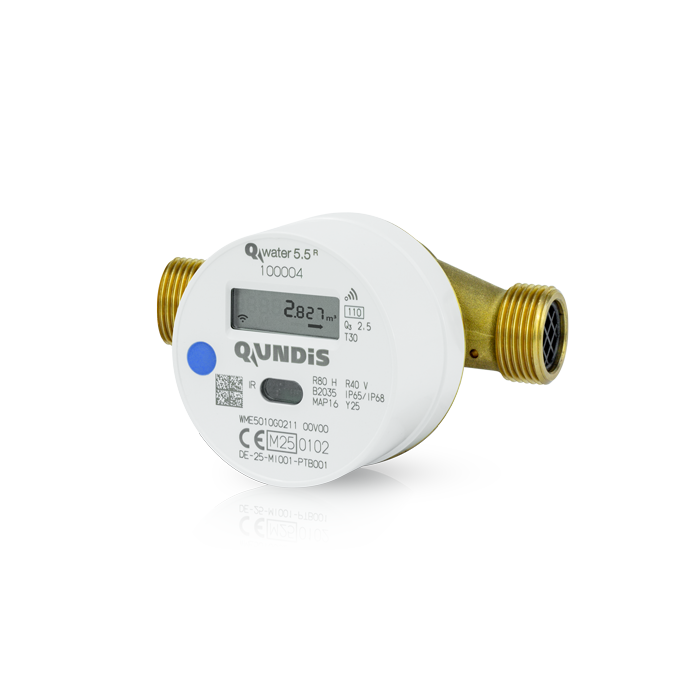

Q water 5.5 R Medidor de agua electrónico tipo tornillo 110m

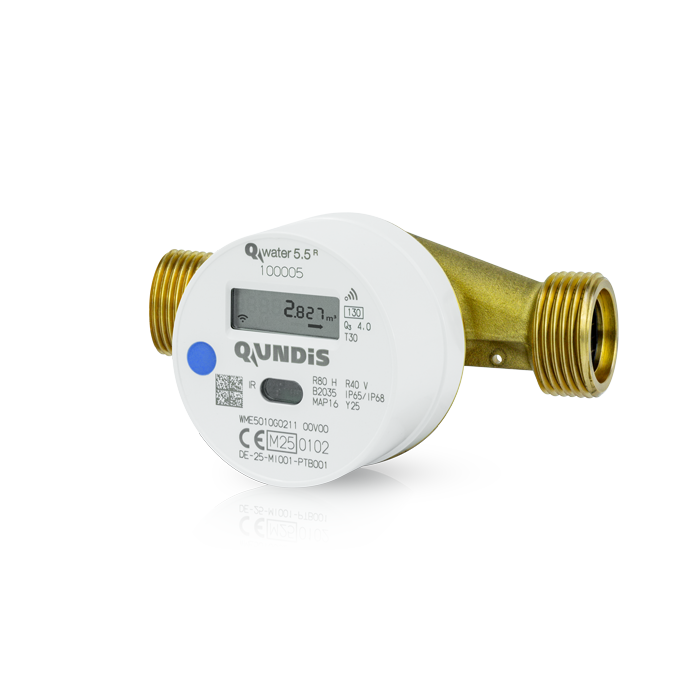

Q water 5.5 R Medidor de agua electrónico tipo tornillo 130m
Product flyer Data Sheet Tender text

Q water 5.5 R

Contador de agua electrónico con conexión roscada
Fácil de instalar. Resistente. Fiable.

El Q water 5.5 R combina una tecnología de medición precisa con una gran practicidad. Su sensor de caudal metálico y el sistema de soporte mejorado del rotor aumentan la resistencia a la cal y a la suciedad, y garantizan una medición fiable a largo plazo. Los orificios de precintado adicionales facilitan y garantizan una instalación segura. La tecnología inalámbrica integrada transmite telegramas Q AMR y Q walk-by de serie en modo C. Gracias a la tecnología inalámbrica integrada, al Bucle de indicación optimizado y a la amplia variedad de variantes, el contador es adecuado para prácticamente cualquier situación de instalación.

  • Tecnología de medición robusta para obtener resultados fiables incluso en presencia de cal y suciedad.
  • Montaje sencillo y seguro gracias a los orificios de precintado adicionales y a la Unidad de cálculo giratoria de 360°.
  • Lectura remota fiable gracias al alto rendimiento de la conexión inalámbrica con Q AMR y Q walk-by según el estándar OMS.
  • Rápida puesta en marcha y lectura cómoda gracias a la pantalla optimizada y al Bucle de indicación rediseñado.
  • Posibilidades de uso flexibles gracias a la versión optimizada para latón o sin plomo.
  • Detección precoz de anomalías gracias al sistema integrado de detección de fugas.
  • Transmisión segura de datos mediante cifrado AES opcional según el modo de seguridad 5 o 7.
  • Integración flexible en el sistema gracias a la compatibilidad con todas las soluciones de QUNDIS.
Variantes de medidores de agua de tipo tornillo
Montado en superficie 80 mmQ3 2,5 m³/h
Montado en superficie 110 mmQ3 2,5 m³/h
Montado en superficie 130 mmQ3 4 m³/h
Q water 5.5 RNuevo

Q water 5.5 R
Medidor de agua con cápsula de medición electrónica

Q water 5.5 R
Folleto de productos (EN) Hoja de datos (EN)

Q water 5.5 R

Contador de agua electrónico con cápsula de medición
Nuevos estándares en cuanto a robustez y eficiencia.

Gracias al innovador concepto de cojinete de la rueda de paletas, el Q water 5.5 R es más resistente a la cal y la suciedad. La electrónica mejorada ofrece una mayor resistencia a las interferencias electromagnéticas. Además, la carcasa optimizada y más delgada con anillo de plomado permite un uso más versátil de las piezas cromadas existentes. Perfecto para una solución de contador de agua fiable y con garantía de futuro.

  • Único: amplia selección de modelos de conformidad con la MID de cápsulas de medición para los EAT más corrientes de todos los grandes fabricantes
  • Fuerte prestación inalámbrica: idóneo para lectura remota de contadores Q AMR (de conformidad con OMS) y Q walk-by (365 días / año)
  • Detección de fugas y transmisión como información al sistema AMR
  • Sin diferencia entre los valores del consumo indicados y transmitidos
  • Montaje sencillo gracias al sello de plástico de cápsula y activación inalámbrica automática
  • Compatible con todas las soluciones del sistema QUNDIS
Modelos con cápsula de mediciónCaudalRoscaDescripción
Interfaz de conexión ISTQ3 2,5 m³/hG2Koax
Interfaz de conexión TE1Q3 2,5 m³/hM62x2Techem
Interfaz de conexiónA34Q3 2,5 m³/hM77x1,5 6HAllmess 3/4″
Interfaz de conexión MOC/MOEQ3 2,5 m³/hM65x2ABB-MOC/ABB-MOE
Interfaz de conexión HT2Q3 2,5 m³/hM66x1307/1
Interfaz de conexión METQ3 2,5 m³/hM64x2Metrona K3/W3
Interfaz de conexión MB3Q3 2,5 m³/hM76x1,5MB3
Interfaz de conexión DM1Q3 2,5 m³/hM60x2Deltamess
Interfaz de conexión MUKQ3 2,5 m³/hG 2 1/4PolluMuk
Interfaz de conexión WE1Q3 2,5 m³/hM78x1,5Wehrle
Interfaz de conexión WGUQ3 2,5 m³/hM66x1,25Aparatos de agua

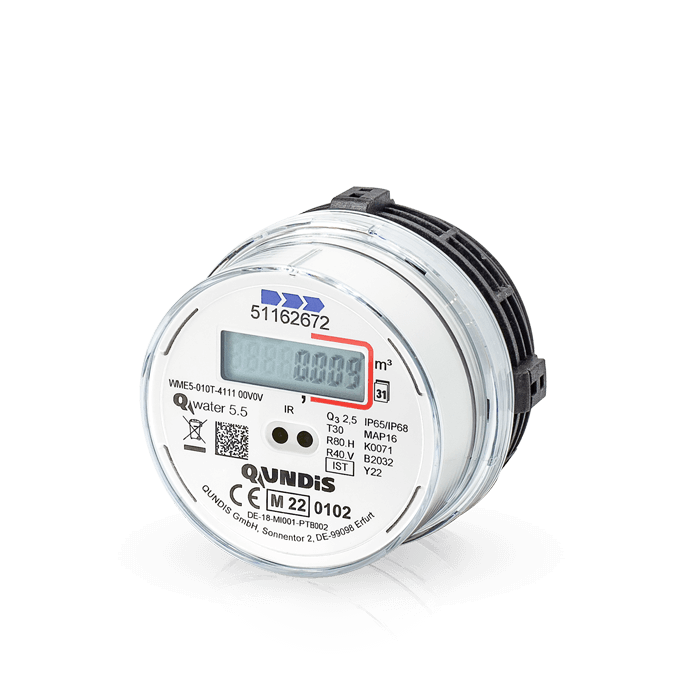

Q water 5.5

Q water 5.5
Medidor de agua con cápsula de medición electrónica

Q water 5.5
Folleto de productos Hoja de datos (EN)

Q water 5.5

Medidor de agua con cápsula de medición electrónica
Único: amplio rango de variantes de cápsulas de medición conformes con MID para la mayoría de las interfaces de conexión EAT habituales

  • Nuevos puntos de referencia en términos de rendimiento de radio: lectura remota de los medidores posible los 365 días del año, ya sea en el sitio (Q AMR) o en la forma móvil (Q walk-by)
  • Las fugas se notifican al sistema AMR (lo que permite prestar servicios adicionales útiles)
  • Amplio rango de medición conformes con MID para la mayoría de las interfaces de conexión EAT habituales
  • No hay diferencia entre los valores de consumo mostrados y transmitidos
  • Se coloca fácilmente gracias a un sello de cápsula de plástico y a la activación automática por radio
  • Compatible con todas las soluciones del sistema de QUNDIS
Medición de las variantes de cápsulasCaudalRoscaDescripción
Interfaz de conexión ISTQ3 2,5 m³/hG2Koax
Interfaz de conexión TE1Q3 2,5 m³/hM62x2Techem
Interfaz de conexión A34Q3 2,5 m³/hM77x1,5 6HAllmess / impresión inferior 3/4″
Interfaz de conexión MOC/MOEQ3 2,5 m³/hM65x2ABB-MOC/ABB-MOE
Interfaz de conexión HT2Q3 2,5 m³/hM66x1307/1
Interfaz de conexión METQ3 2,5 m³/hM64x2Metrona K3/W3
Interfaz de conexión MB3Q3 2,5 m³/hM76x1,5MB3
Interfaz de conexión DM1Q3 2,5 m³/hM60x2Deltamess
Interfaz de conexión MUKQ3 2,5 m³/hG 2 1/4PolluMuk
Interfaz de conexión WE1Q3 2,5 m³/hM78x1,5Wehrle
Interfaz de conexión WGUQ3 2,5 m³/hM66x1,25Equipos de agua
Q water 5.5

Q water 5.5
Válvula electrónica y medidor de agua para bañeras

Q water 5.5
Folleto de productos (EN)

Q water 5.5

Válvula electrónica y medidor de agua para bañeras
Un amplio rango de kits de recambio basados en Q water 5.5

  • Un amplio rango de kits de recambio: el Q water 5.5 es una alternativa ideal a los productos existentes de numerosos fabricantes grandes.
  • Potente rendimiento de la radio: ideal para la lectura remota de los medidores Q AMR (compatible con OMS) y Q walk-by (365 dias al año)
  • El kit de conexión de QUNDIS se puede combinar en cualquier momento con el Q water 5.5 IST en todas sus versiones (modo C, modo S, frío, caliente, etc.), ya que el kit y el medidor se suministran por separado en un solo paquete.
  • Kit de conexión para equipamientos nuevos - contenido del suministro: válvula de medidor cromada, pieza central, carcasa de conexión cromada y accesorios (juntas, juntas tóricas, etc.) - Nota: el Q water 5.5 IST debe pedirse por separado
  • Kit de conexión para reemplazos - contenido del suministro: pieza central, carcasa de conexión cromada y accesorios (juntas, juntas tóricas, etc.) - Nota: el Q water 5.5 IST debe pedirse por separado
  • Las propiedades con distribuidores de costes de agua caliente convertidos a TZ90 ahora también pueden equiparse con el kit de conexión BBV 5523 y el Q water 5.5 IST puede leerse por radio.
  • Compatible con todas las soluciones del sistema de QUNDIS
Kits de sustitución y conexión
Empalme/dispositivo montadoAlternativa de QUNDIS
QUNDIS WMx36.DVNQ water 5.5 IST con el kit de conexión BBV 5521
ALLMESS Controller VQ water 5.5 IST con el kit de conexión BBV 5521
Equipos de agua VZQ water 5.5 IST con el kit de conexión BBV 5521
Elster M140 con la capsula de medición MO-A/MO-FQ water 5.5 MOC*
Techem TZ 90Q water 5.5 IST con el kit de conexión BBV 552


* El medidor se conecta directamente a la interfaz de conexión existente (no se requiere el kit de conexión BBV 5521)

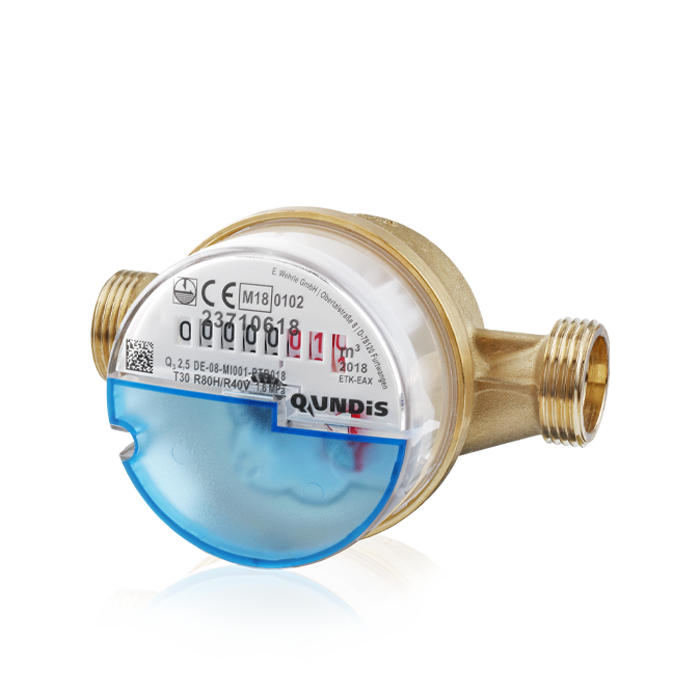

Q water 4

Q water 4
Contador de agua con racores mecánico

Q water 4
Hojas de datos (SJ EVO) (EN) Hojas de datos (WEH) (EN)

Q water 4

Contador de agua con racores mecánico

  • Contador de agua con racores mecánico de QUNDIS de conformidad con la MID
  • Conexión roscada directamente al sistema de cañería
  • Lectura visual del contador a través de la pantalla del contador con tambores numerados a prueba de manipulación.
  • Mediante equipamiento de módulos inalámbricos superpuestos puede emplearse en los sistemas Q walk-by y Q AMR
Versiones de contadores con racor
Recubrimiento 80 mmQ3 2,5 m³/h
Recubrimiento 110 mmQ3 2,5 m³/h
Recubrimiento 130 mmQ3 4 m³/h
Q water domestic

Q water domestic
Medidores de agua mecánicos residenciales

Q water domestic
Hoja de datos (EN)

Q water domestic

Medidores de agua mecánicos residenciales de QUNDIS

  • Eje modular para la modernización de módulos adicionales de radio QUNDIS modularis (Q module 5.5 water Modularis) para su integración en el Q walk-by y los sistemas Q AMR
  • Lectura visual de medidores mediante el totalizador de 8 dígitos giratorio en 360°
  • Carga de presión máxima 1,6 MPa

El rango actual incluye medidores con caudales permanentes desde Q3 2,5 m3/h hasta 25 m3/h. Otros modelos bajo pedido.

CaudalLongitud de instalaciónRoscaAncho nominal
Q3 4,0 m3/h190 mm (horizontal)G1“20 DN
Q3 4,0 m3/h105 mm (ascendente)G1“20 DN
Q3 10,0 m3/h260 mm (horizontal)G1¼“25 DN
Q3 10,0 m3/h150 mm (ascendente)G1¼“25 DN
Q3 16,0 m3/h300 mm (horizontal)G2“40 DN
Q water 4

Q water 4
Medidor de agua mecánico con cápsula de medición y interfaz Modularis

Q water 4
Hoja de datos (EN)

Q water 4

Medidor de agua mecánico con cápsula de medición y interfaz Modularis

  • Hay cápsulas de medición adecuadas y disponibles para los EAT existentes de diferentes fabricantes.
  • Atornillado directamente al sistema de tuberías como medidor de cápsula mediante un EAT/EAS (carcasa separada)
  • Lectura visual de medidores a través de la pantalla del contador de rodillos
  • Los módulos de radio modules para la modernización que permiten la integración con el Q walk-by y los sistemas Q AMR
Medición de las variantes de cápsulasCaudalRoscaDescripción
Interfaz de conexión ISTQ3 2,5 m³/hG2Koax
Interfaz de conexión TE1Q3 2,5 m³/hM62x2Techem
Interfaz de conexión A34Q3 2,5 m³/hM77x1,5 6HAllmess / impresión inferior 3/4″
Interfaz de conexión MOC/MOEQ3 2,5 m³/hM65x2ABB-MOC / ABB-MOE
Interfaz de conexión HT2Q3 2,5 m³/hM66x1307/1
Interfaz de conexión METQ3 2,5 m³/hM64x2Metrona K3/W3
Interfaz de conexión MB3Q3 2,5 m³/hM76x1,5MB3
Interfaz de conexión MB2Q3 2,5 m³/hM80x1,5MB2
Interfaz de conexión DM1Q3 2,5 m³/hM60x2Deltamess
Interfaz de conexión MUKQ3 2,5 m³/hG 2 1/4PolluMuk
Interfaz de conexión WE1Q3 2,5 m³/hM78x1,5Wehrle
Interfaz de conexión WGUQ3 2,5 m³/hM66x1,25Equipos de agua
Medidas transparentes

Los inquilinos pueden consultar las informaciones y la lectura de medidores en cualquier momento a través de la pantalla, incluso de forma retrospectiva en los modelos electrónicos.

Actualizable y flexible

Es posible actualizar los medidores mecánicos con tecnología de radio o cambiar completamente el sistema (por ejemplo, de Q walk-by a Q AMR) en cualquier momento.

Declaración anual simplificada

Automatización de la lectura de medidores gracias a una tecnología de radio innovadora.

Medidores de calor de QUNDIS
Medidores de calor de QUNDIS
Medidas precisas

Equipamiento de medición y ensayo certificado garantiza la precisión de medición de nuestros medidores de agua.

Transferencia de datos automática

Los valores de consumo anuales se guardan automáticamente en la fecha clave, las estadísticas mensuales se transfieren automáticamente.

Interfaces estandarizadas

... y, por lo tanto, abierta a prácticamente cualquier aplicación.

Más transparencia

para los arrendatarios (Pueden comprobar los valores comprobados a través de la pantalla).

Posibilidad de analizar el comportamiento de consumo

Están disponibles varios modos de visualización.

Fácil detección de errores mediante algoritmos

Las fugas, por ejemplo, son detectadas rápidamente.

Todos los

beneficios

en un vistazo.

Preguntas frecuentes - medidores de agua

¿Es usted inquilino y tiene preguntas sobre la tecnología de medición o la facturación? En ese caso, póngase en contacto con la empresa que gestiona su propiedad o con el servicio de medición responsable.

En casi todos los estados federados existe ahora la obligación de facturar el agua fría en los edificios residenciales. Esto es algo positivo, ya que la instalación de medidores de agua fría conlleva un ahorro significativo en el consumo de agua y una distribución de los costes entre los inquilinos basada en el consumo. Puede averiguar si existe alguna obligación en su estado federado en la normativa estatal sobre la construcción correspondiente.

¿Cómo puedo leer mi medidor de agua?

QUNDIS suministra dos tipos de medidores de agua domésticos: medidores mecánicos con contador giratorio y medidores electrónicos con pantalla digital.

Con los medidores de agua mecánicos, el nivel de consumo en m³ se cuenta de forma continua. Por lo tanto, la lectura debe realizarse exactamente en la fecha de vencimiento (por ejemplo, el 31 de diciembre). Si hay un módulo adicional de radio en el medidor, los impulsos de medición se transmiten directamente al servicio de medición por radio en la fecha de vencimiento. Para comprobaciones posteriores, es recomendable leer el medidor en la fecha de vencimiento utilizando el contador acumulador.

Los medidores de agua eletronicos muestran normalmente el volumen acumulado, una prueba de segmento, la fecha de lectura de medidores y el valor de consumo anual en la pantalla, alternándose de forma regular.

1. Volumen acumulado
El volumen acumulado se muestra en metros cúbicos con tres decimales. El ejemplo muestra 1.823 litros.


2. Prueba del segmento
Esta pantalla está diseñada para asegurar que todos los segmentos de la pantalla funcionan correctamente.


3. Visualización del valor de consumo anual

La ley de calibración estipula que los medidores de agua caliente y fría deben calibrarse cada seis años. El propietario de la casa o apartamento es responsable de asegurar que se cumpla el requisito de calibración.

El año de calibración se puede consultar en el medidor de agua mediante la etiqueta adhesiva. En los dispositivos de medición más nuevos que se comercializan de conformidad con las disposiciones de la directiva europea sobre instrumentos de medición (MID), la marca CE M sustituye a la marca de calibración nacional. Esto está impreso en la carcasa. La letra «M» significa metrología, mientras que el número impreso a la derecha dentro del recuadro negro (por ejemplo, «21») indica el año de la evaluación de la conformidad. Los períodos de validez de la calibración mencionados anteriormente también se aplican sin restricciones a estos dispositivos de medición.

Los medidores de agua fría y caliente de QUNDIS con un caudal de Q3 = 2,5 m³/h (MID) son ideales para la facturación del consumo de agua en una sola unidad residencial. Si la propiedad a equipar tiene hasta 30 unidades residenciales, el consumo de agua de la conexión de la vivienda también se puede medir utilizando nuestro equipamiento, normalmente con el medidor de agua superficial electrónico Q water 5.5 (Q3 = 4 m³/h, longitud de instalación 130 mm).

Al realizar la selección, siempre se deben tomar en cuenta todos los factores importantes del suministro de agua local, incluyendo, por ejemplo, su estabilidad. Los factores decisivos para una correcta selección son casi siempre el caudal máximo previsto en m³/h y la pérdida de presión.

Las discrepancias entre la lectura de medidores de la conexión domiciliaria y los valores de consumo acumulado de los medidores de agua de los apartamentos forman parte de la vida cotidiana. Esto se debe, por ejemplo por tener fugas en tramos de tuberías, grifos comunitarios sin registrar, caudales muy bajos o clases de precisión o posiciones de instalación de los medidores de agua que varían. Los límites de medición legalmente tolerados para los medidores de agua son de ± 5%.

Sin embargo, esto no perjudica en absoluto a los residentes, ya que estas diferencias se dan en todos los apartamentos. Los medidores de agua de los apartamentos sólo se utilizan para el distribuidor de costes basado en el consumo. Los valores de consumo del medidor de agua principal se utilizan para facturar el consumo real del edificio en función de las unidades de coste.
