Lectura remota de contadores con
transmisión segura de datos.
Productos Instalación

Nudo de red y accesos por QUNDIS

Nudos de red Q node 5.5 forman el núcleo de la Q AMR solución del sistema de lectura automática de medidores. Reciben los datos de consumo de los dispositivos de medición y los distribuyen por toda la red dentro del edificio. Como resultado, los datos de consumo están siempre disponibles para su transmisión remota.

Gracias a la comunicación por radio entre sí, cada nodo de una red puede transmitir todos los datos necesarios para la facturación de los costes operativos. Este principio aumenta la redundancia de los datos de consumo recopilados. La lectura automática de medidores remotos dentro del sistema QUNDIS Q AMR basado en radio se implementa en línea mediante transmisión móvil a través de Q gateway 5 o Q gateway 6 direct.

Q repeater 6Nuevo

Q repeater 6
Repeater

Q repeater 6
Folleto de productos (EN) Hoja de datos (EN)

Q repeater 6

El puente en el sistema de radio

Más alcance. Más flexibilidad. Más eficiencia. El Q repeater 6 amplía el área de recepción de su Q gateway 6 direct y garantiza una conexión fiable de los medidores instalados fuera del alcance del gateway, por ejemplo, los contadores de calor en el sótano.

El Q repeater 6 recibe y transmite de forma segura y eficiente los datos de los dispositivos QUNDIS en modo C, así como de contadores externos (wM-Bus, modo C y T, unidireccional) a la gateway. La comunicación entre Q gateway 6 direct y Q repeater 6 es cifrada y bidireccional.

Beneficios:

  • Fácil instalación y puesta en marcha: con Q tool y Q app
  • Excelente recepción: recepción de dispositivos QUNDIS en modo C y contadores externos
  • Características de radio de última generación: Wireless M-Bus 868 MHz para la lectura, la mejor recepción de radio ISM con modo de seguridad 0, modo 5, modo 7 o modo 10.
  • Larga duración de la batería: hasta 12 años, dependiendo del escenario de funcionamiento.
  • Alta seguridad de los datos: transmisión de datos cifrada y comunicación por radio.



Q gateway 6 directNuevo

Q gateway 6 direct
Gateway

Q gateway 6 direct
Folleto de productos Hoja de datos (EN)

Q gateway 6 direct

Flexibilidad y eficacia en dimensiones nuevas

Q gateway 6 direct – la última innovación de QUNDIS, marca el inicio de la sexta generación de estos dispositivos. QUNDIS lanza así el siguiente paso de desarrollo en las áreas de puesta en marcha del sistema, recepción de datos y transmisión de datos.

La facilidad de uso de Q gateway 6 direct comienza con la installation: la carcasa con su apertura optimizada y el monitoreo digital de la configuración con Q app y Q tool hacen que las operaciones sean sencillas y eficientes. Con una tarjeta SIM como equipamiento estándar, QUNDIS garantiza el suministro y la gestión fiables de datos a través de sus Q SMP.

Además, una serie de funciones de mantenimiento a distancia a través del Q SMP permiten procesos eficaces y optimizados en el funcionamiento diario. Las actualizaciones de software, por ejemplo, se realizan automáticamente «por el aire». Se controlan a través del Q SMP, asegurando que su sistema esté siempre actualizado.

Beneficios:

  • Instalación y puesta en marcha sencillas: arranque con un solo botón, sin necesidad de configurar la tarjeta SIM ni gestionar la red
  • Recepción excepcional: recepción de dispositivos QUNDIS en modo C y medidores de terceros (wM-Bus, modo C y modo T, unidireccional)
  • Comunicación por radio de última generación: M-Bus inalámbrico de 868 MHz para lecturas, nueva tecnología de radio LTE-M / NB-IoT con amplia cobertura de red y penetración en edificios
  • Procesos eficaces: transmisión de los datos de consumo por correo electrónico o FTP SSH a los intervalos deseados directamente a su oficina, parametrización y gestión a través del Q SMP
  • Pila de larga duración: hasta 12 años, dependiendo de la situación de funcionamiento
  • Alta seguridad de los datos: alojamiento de datos en la nube, procesamiento de datos conforme al RGPD y a las normas europeas de seguridad de datos



Q gateway 5

Q gateway 5
Gateway

Q gateway 5
Folleto de productos (EN) Hoja de datos (EN)

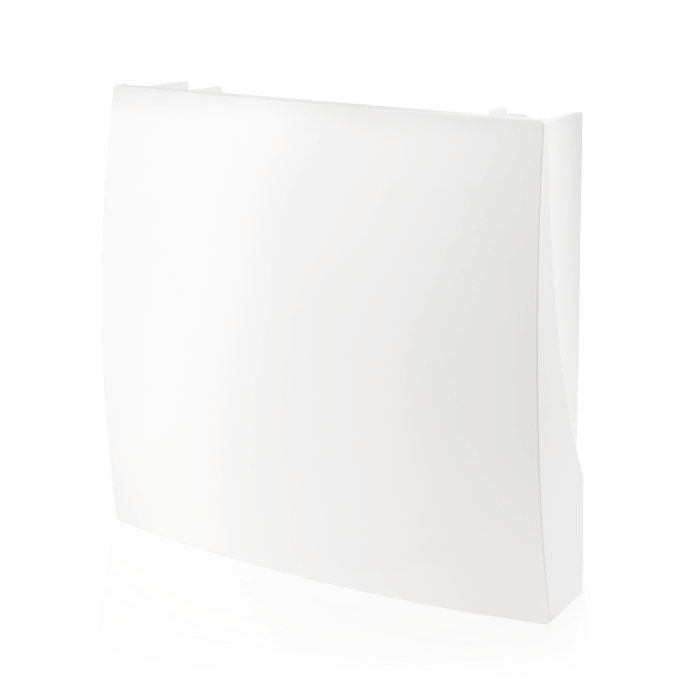

Q gateway 5

Registro de datos en vez de lectura.

De una manera única, nuestro Q gateway 5 combina el monitoreo de todos los dispositivos de medición y nodos de red dentro de una sola propiedad con la transmisión automática de datos a distancia.

Registra los datos de consumo de hasta 2.500 dispositivos de medición y los transmite mediante radio móvil 2G / 3G / 4G a la plataforma de medición inteligente QUNDIS (Q SMP). Desde allí, todos los datos se transmitirán automáticamente por correo electrónico a su oficina. Gracias a nuestra pila de alto rendimiento, Q gateway 5 opera sin interrupciones durante todo el periodo contractual. Dependiendo del escenario de operación, es posible una más larga duración de la pila de hasta 10 años. Para la recuperación diaria de datos también ofrecemos Q gateway 5 con conexión a la red eléctrica.

Además del propio dispositivo, le facilitamos una amplia gama de servicios de comunicación, desde la administración de la tarjeta SIM hasta el alojamiento completo de datos. El dispositivo viene equipado de fábrica con una tarjeta SIM. Administramos todas las operaciones de configuración del acceso a través de la plataforma de medidores inteligentes QUNDIS Q SMP.

Beneficios:

  • Único: el acceso móvil por radio supervisa hasta 2.500 dispositivos de medición de 5 redes AMR y registra sus datos de consumo
  • Alto nivel de seguridad de los datos: transmisión móvil encriptada, comunicación por radio compatible con el modo de seguridad OMS 5, alojamiento de datos a través de un socio colaborador
  • Instalación sencilla: no es necesario un electricista para su instalación (sólo se aplica a los dispositivos que funcionan con pilas)
  • Rápida puesta en marcha operativa: configuración automática de la red mediante pulsador de puesta en marcha, dispositivo equipado de fábrica con tarjeta SIM
  • Reducción de los costes de operación: QUNDIS se encarga de la administración de las tarjetas SIM, la gestión de tarifas/volumen de datos y el alojamiento de datos
  • Proceso optimizado: los datos de consumo y los mensajes de estado se envían por correo electrónico directamente a su oficina a intervalos preestablecidos
Q node 5.5 - Nudo de red

Q node 5.5
Nudo de red

Q node 5.5 - Nudo de red
Folleto de productos Hoja de datos (EN)

Q node 5.5

Nudo de red

Q node 5.5 – El eficiente corazón del sistema de telemedición AMR recibe los datos de consumo de los medidores QUNDIS en modo S y C y los distribuye dentro de la red. Gracias a su potente rendimiento de radio, el nodo de red funciona perfectamente en entornos de edificios difíciles. El Q node 5.5 también puede recibir y transferir datos de consumo encriptados con AES.

  • Recepción de medidores QUNDIS en modo S y C
  • Configuración automática Q AMR de la red con hasta 12 nodos de red
  • Cambio sencillo de los Q walk-by sistemas de generación 5.5 a la Q AMR lectura remota
  • Intercambio seguro de datos posible con recepción + reenvío de dispositivos encriptados con AES
  • Compatible con versiones anteriores con Q node 5 y WTT16 … para sistemas S-Mode

¡Hummel

le ayuda!

Vídeos de instalación del Q node & Q gateway.
